водяной канальный охладитель ACW 70-40

Водяной канальный охладитель воздуха ACW 70-40 для вентиляции и кондиционирования. Для прямоугольной сети водуховодов 700*400

Водяной канальный воздухоохладитель ACW 70-40 — оребренный медно-алюминиевый теплообменник (калорифер) с каплеуловителем и поддоном в корпусе, применяющийся в системах вентиляции и кондиционирования. Устанавливается с стандартную систему прямоугольных воздуховодов 700х400 мм. Служит для охлаждения или кондиционирования воздуха, приточного и циркуляционного.

Срок изготовления: в наличии (при отсутствие 10 рабочих дней)

Цена: 24 759,40 руб

Бесплатная доставка до адреса в СПб

100% Гарантия качества

Выгодная доставка по России

Гарантия 18 месяцев

Калориферы в наличии

характеристики ACW 70-40

технические характеристики и параметры ACW 70-40

Модель Мощность теплообменника, кВт Расход воздуха, м³/ч Температура входящей / выходящей воды, Сº Температура входящего воздуха, Сº Температура
воздуха после теплообменника, Сº
Расход воды, м³/ч Аэродинамическое сопротивление теплообменника, Па Гидравлическое сопротивление теплообменника, кПа
AСW 70-40 17,2 3600 7/12 +30 19,8 2,8 122 12,7

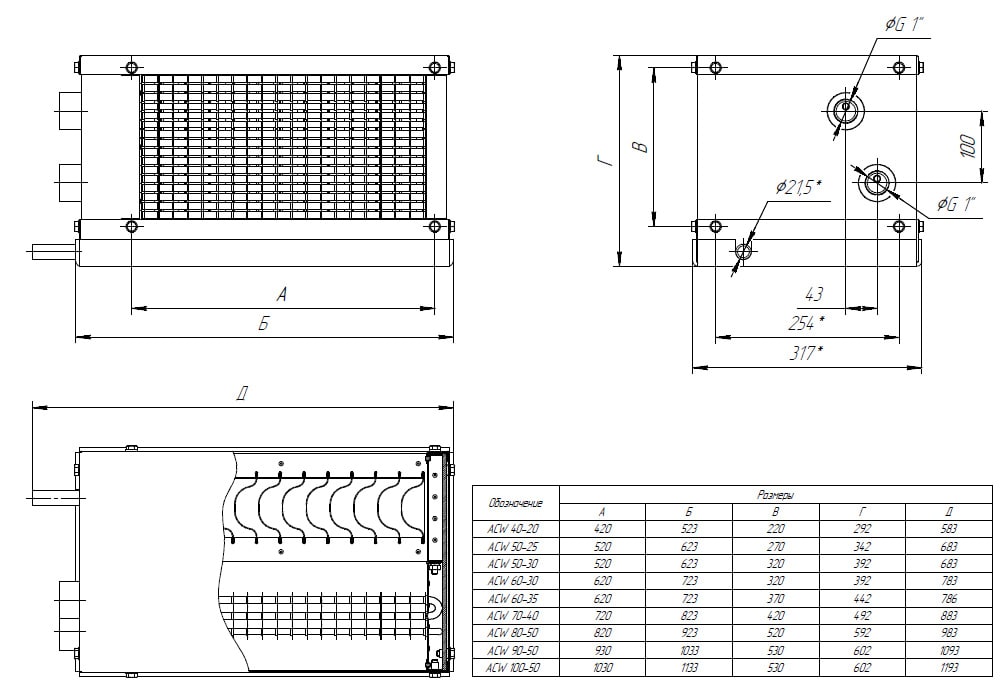

размеры ACW 70-40

описание ACW 70-40

описание водяного канального охладителя воздуха aCw 70-40

Канальные водяные охладители предназначены для охлаждения приточного или рециркуляционного воздуха в системах вентиляции и центрального кондиционирования, до определенной заданной температуры, путем передачи холода от жидкостного контура (вода или незамерзающая жидкость), проходящему через сечение воздуху.

Теплообмен происходит через цельно гнутые медные трубки на которые установлены алюминиевые холодопередающие пластины, зафиксированные в оцинкованном стальном корпусе, обеспечивающим защиту теплообменного "пакета", образующему рабочее сечение канального теплообменника и имеющему крепежные отверстия, для установки в стандартную прямоугольную систему вентиляции сечением 700х400.

Водяной охладитель является одним из основных элементов любой приточной вентиляции, без которого не предоставится возможности обеспечить качественную обработку воздуха и охлаждение.

область применения

Водяные канальные охладители ACW 70-40 применяются для охлаждения воздуха, в жилых, общественных, коммерческих и промышленных помещениях различной площади. Широкая линейка мощностей: 3х рядные, 4х рядные и 6ти рядные теплообменники, способны удовлетворить большинство требований к температурным режимам, и обеспечить качественное охлаждение воздуха, снизив эксплуатационные затраты на кондиционирование.

В стандартном исполнении представлены 3х рядные воздухоохладители.

Водяные канальные теплообменники установлены в наборной вентиляции: квартир, магазинов, складов, концертных залов, сто, складах, производственных цехах, торговых залах, коттеджах, автомойках и т.д.

конструкция и основные элементы

Водяной канальный воздухоохладитель состоит из рамы, изготовленной из оцинкованной листовой стали толщиной 1,2 мм, в которую установлен так называемый "пакет" из цельно гнутых медных трубок диаметром/толщиной стенки 9,52х0,35 мм и алюминиевых пластин (ламелей) толщиной 0,12 мм, ламели установлены с разбежкой (шагом) по 2,1 мм и шахматной геометрией, каплеуловителя для сбора появляющегося конденсата и теплоизолированного поддона с патрубками отвода конденсата. Все эти компоненты водяного воздухоохладителя установлены в цельный корпус, с отверстиями для крепления в воздуховод.

По индивидуальному техническому заданию, для применения канальных водяных воздухоохладителей в нестандартных условиях, возможно изготовление калориферов под заказ: трубки 9,52х0,5 мм, ламели 0,15 мм, рама с окраской порошковой краской.

Весь подобранный конструктив и материалы, улучшают процесс кондиционирования и повышают эффективность.

Эксплуатационные параметры

  • Теплоноситель: вода или незамерзающие жидкости;
  • Максимально допустимое давление 1,6 бар;
  • Диаметры патрубков коллектора 1" (ду 25);

аналоги ACW 70-40 других производителей

Korf WLO 70-40, NED RW 70-40, 2VV TF 700.400.3, POLAR BEAR PBAR 700x400-3-2.5, Remak CHV 70-40/3L, Shuft WHR-W 700x400-3, Systemair PGK 70х40-3-2,0, Vertro OW 70-40, AIRONE ВОП 70-40-3, Лиссант ВНП 70-40/3, Веза Канал-КВО 70-40-3, Stormann SKW-W 70-40, Zilon ZWS-W 700x400-3, Lessar LV-CDTW 700x400-3, ВЕНТС ОКВ1 700х400, LuftMeer LM Duct Q 70-40/CW.3, Aqua Lite Breezart 700x400



Чтобы купить качественный и недорогой прямоугольный канальный водяной охладитель воздуха ACW 70-40 (воздухоохладитель), для вентиляции или отопления, отправьте готовую заявку с указанием нужной модели и количества на почту info@qesgroup.ru, или обратитесь к нашим квалифицированным специалистам за расчетом и консультацией по номеру телефона +7 (812) 648-23-68. Лучшая цена и условия доставки в России, только у нас.
