водяные калориферы — охладители

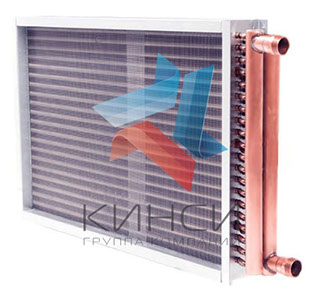

Водяной медно-алюминиевый охладитель — оребренный теплообменник (калорифер) применяемый в системах вентиляции и центрального кондиционирования, промышленности. Служит для охлаждения воздуха приточного или циркуляционного. Процесс теплообмена происходит при прохождении воздуха через так называемый "пакет" состоящий из алюминиевых пластин (ламелей) зафиксированных на перпендикулярно расположенных медных трубках (змеевике), помещенный в стальную раму. Калорифер подключается к трубопроводу идущему как правило от чиллера, в отличии от водяного нагревателя подключаемого к центральной теплосети или котлу, двумя патрубками распределительного коллектора, прямая и обратка, хладоноситель проходя через коллектор равномерно распределяется, и движется по медным трубкам змеевика, передавая холод алюминиевым пластинам. Воздух проходя через сечение (рабочую поверхность) теплообменника, охлаждается и поступает по каналу к месту потребления.

В современных реалиях и отношениями России и Европы, курсом евро, заказывать медно-алюминиевые теплообменники на заводах HPM Therm, GTB Group s.r.o., Friterm и т.д. стало абсолютно не выгодно, высокая стоимость и сроки поставки до 10 недель, не говоря уже об оригинальных калориферах для различных производителей вентиляционного и отопительного оборудования, таких как VTS, Systemair, Remak.

Заказать водяной охладитель для вентиляции Российского производства, значит сэкономить порядка 20-40% от стоимости оригинала и получить высококачественный теплообменник почти в 2 раза быстрее.

конструкция водяного медно-алюминиевого охладителя

  • Рама

Рама медно-алюминиевого теплообменника, изготавливается из нержавеющей или оцинкованной стали, в зависимости от среды использования калорифера. Ее основной задачей является, укрепление и защита теплообменного пакета из медных трубок и алюминиевых ламелей.

  • Трубки и пластины

Так называемый теплообменный пакет, оребренная часть теплообменника, является основным элементом калорифера, и имеет массу вариантов исполнения.

Трубки (змеевик) могут быть изготовлены из меди, алюминия и стали, с различными толщиной стенки и диаметром, в зависимости от расчетных параметров и среды применения.

Ламели (теплообменные пластины), могут быть изготовлены из меди, алюминия и эпоксидированного алюминия, с различной толщиной пластины. В зависимости от необходимых параметров, устанавливаемые ламели  имеют определенную геометрию и шаг между ними.

  • Коллектор

Коллектор калорифера, служит для подключения к сети и распределения тепло- или хладоносителя по каналам змеевика теплообменника. Коллектор может быть изготовлен из меди или стали с антикоррозийным покрытием.

цена водяного медно-алюминиевого охладителя

Стоимость оребренного теплообменника (калорифера), напрямую зависит от вышеперечисленных конструктивных особенностей, используемых материалов и размеров.

Ниже представлена линейка теплообменников для вентиляционных установок VTS серии VS WCL, их основные габаритные размеры, рядность и цена. В этой таблице, можно подобрать примерно похожий необходимый теплообменник, и узнать ориентировочную стоимость. А лучше скачать опросный лист, заполнить основные параметры и отправить на расчет, чтобы узнать точную цену нужного калорифера.

МОДЕЛЬ НАИМЕНОВАНИЕ РЯДНОСТЬ ДЛИНА GL ВЫСОТА H ШИРИНА T DN (") ВЕС КГ ЦЕНА РУБ
VS 10 WCL 2 Водяной охладитель VS10WCL2 DC-VR-H-2-11-440-2,0-4-CU35-Al12-22-3/4"Cu 2х рядный 578 275 3/4" 9 122,00 ₽
VS 10 WCL 4 Водяной охладитель VS10WCL4 DC-VR-H-4-11-440-2,5-5-CU35-Al15-22-3/4"Cu 4х рядный 578 275 3/4" 13 815,00 ₽
VS 15 WCL 2 Водяной охладитель VS15WCL2 DC-VR-H-2-12-600-2,0-4-Cu35-Al12-22-3/4"Cu 2х рядный 718 300 3/4" 11 072,00 ₽
VS 15 WCL 4 Водяной охладитель VS15WCL4 DC-VR-H-4-12-600-2,0-8-Cu35-Al15-3/4"Cu 4х рядный 718 300 3/4" 18 800,00 ₽
VS 21 WCL 2 Водяной охладитель VS21WCL2 DC-VR-H-2-12-710-2,0-4-CU35-Al12-1"St 2х рядный 873 324 110 1" 7,72 11 213,00 ₽
VS 21 WCL 3 Водяной охладитель VS21WCL3 DC-VR-H-3-12-945-2,2-6-CU35-Al12-1"St 3х рядный 873 324 145 1" 10,53 19 098,00 ₽
VS 21 WCL 4 Водяной охладитель VS21WCL4 DC-VR-H-4-12-710-2,5-8-CU35-Al15-1"St 4х рядный 873 324 145 1" 12,68 18 122,00 ₽
VS 21 WCL 6 Водяной охладитель VS21WCL6 DC-VR-H-6-12-710-2,5-12-CU35-Al15-1"St 6х рядный 873 324 180 1" 17,64 25 593,00 ₽
VS 30 WCL 2 Водяной охладитель VS30WCL2 DC-VR-H-2-18-710-2,0-6-CU35-Al12-1"St 2х рядный 873 454 110 1" 9,68 15 248,00 ₽
VS 30 WCL 4 Водяной охладитель VS30WCL4 DC-VR-H-4-18-710-2,5-12-CU35-Al15-1"St 4х рядный 873 454 145 1" 16,13 25 551,00 ₽
VS 30 WCL 6 Водяной охладитель VS30WCL6 DC-VR-H-6-18-710-2,5-18-CU35-Al15-1 1/4"St 6х рядный 873 454 215 1 1/4" 22,75 36 678,00 ₽
VS 40 WCL 2 Водяной охладитель VS40WCL2 DC-VR-H-2-18-950-2,0-6-CU35-Al12-1"St 2х рядный 1080 454 110 1" 11,82 19 254,00 ₽
VS 40 WCL 3 Водяной охладитель VS40WCL3 DC-VR-H-3-18-950-2,5-9-CU35-Al15-1"St 3х рядный 1080 454 145 1" 17,68 27 548,00 ₽
VS 40 WCL 4 Водяной охладитель VS40WCL4 DC-VR-H-4-18-950-2,5-12-CU35-Al15-1"St 4х рядный 1080 454 145 1" 20,08 31 728,00 ₽
VS 40 WCL 6 Водяной охладитель VS40WCL6 DC-VR-H-6-18-940-2,5-18-CU35-Al15-1 1/4"St 6х рядный 1080 454 215 1 1/4" 28,2 45 905,00 ₽
VS 40 WCL 8 Водяной охладитель VS40WCL8 DC-VR-H-8-18-940-2,5-18-CU35-Al15-1 1/4"St 8х рядный 1080 454 250 1 1/4" 36,37 65 412,00 ₽
VS 55 WCL 2 Водяной охладитель VS55WCL2 DC-VR-H-2-22-1100-2,0-7-CU35-Al12-1 1/4"St 2х рядный 1251 587 110 1 1/4" 16,85 24 603,00 ₽
VS 55 WCL 4 Водяной охладитель VS55WCL4 DC-VR-H-4-22-1100-2,5-14-CU35-Al15-1 1/4"St 4х рядный 1251 587 145 1 1/4" 26,82 41 848,00 ₽
VS 55 WCL 6 Водяной охладитель VS55WCL6 DC-VR-H-6-22-1050-2,5-22-CU35-Al15-2"St 6х рядный 1251 587 215 2" 46,8 60 695,00 ₽
VS 75 WCL 2 Водяной охладитель VS75WCL2 DC-VR-H-2-26-1200-2,0-13-CU35-Al12-1 1/4"St 2х рядный 1392 706 110 1 1/4" 21,43 30 504,00 ₽
VS 75 WCL 4 Водяной охладитель VS75WCL4 DC-VR-H-4-26-1200-2,5-17-CU35-Al15-1 1/4"St 4х рядный 1392 706 145 1 1/4" 34,86 53 637,00 ₽
VS 100 WCL 2 Водяной охладитель VS100WCL2 DC-VR-M-2-15-1410-2,0-8-CU40-Al12-1 1/4"St 2х рядный 1572 804 110 1 1/4" 26,31 34 694,00 ₽
VS 100 WCL 3 Водяной охладитель VS100WCL3 DC-VR-M-3-15-1400-2,0-11-CU40-Al12-2"St 3х рядный 1572 804 145 2" 44,72 51 744,00 ₽
VS 100 WCL 4 Водяной охладитель VS100WCL4 DC-VR-M-4-15-1400-2,2-15-CU40-Al12-2"St 4х рядный 1572 804 145 2" 54,97 62 155,00 ₽
VS 100 WCL 6 Водяной охладитель VS100WCL6 DC-VR-M-6-15-1400-2,2-15-CU40-Al12-2"St 6х рядный 1572 804 215 2" 73,72 89 764,00 ₽
VS 120 WCL 2 Водяной охладитель VS120WCL2 DC-VR-M-2-16-1650-2,0-8-CU40-Al12-1 1/4"St 2х рядный 1803 838 110 1 1/4" 30,72 41 491,00 ₽
VS 120 WCL 3 Водяной охладитель VS120WCL3 DC-VR-M-3-16-1625-2,0-12-CU40-Al12-2"St 3х рядный 1803 838 180 2" 52,23 62 848,00 ₽
VS 120 WCL 4 Водяной охладитель VS120WCL4 DC-VR-M-4-16-1625-2,2-16-CU40-Al12-2"St 4х рядный 1803 838 180 2" 63,27 76 737,00 ₽
VS 120 WCL 6 Водяной охладитель VS120WCL6 DC-VR-M-6-16-1600-2,2-16-CU40-Al12-3"St 6х рядный 1803 838 250 3" 97,05 108 715,00 ₽
VS 150 WCL 2 Водяной охладитель VS150WCL2 DC-VR-M-2-18-1835-2,0-18-CU40-Al12-1 1/4"St 2х рядный 1997 937 110 1 1/4" 36,46 50 900,00 ₽
VS 150 WCL 4 Водяной охладитель VS150WCL4 DC-VR-M-4-18-1825-2,2-18-CU40-Al12-2"St 4х рядный 1997 937 180 2" 74,78 92 864,00 ₽
VS 180 WCL 2 Водяной охладитель VS180WCL2 DC-VR-M-2-22-1815-2,0-22-CU40-Al12-2"St 2х рядный 1997 1137 215 2" 58,91 62 747,00 ₽
VS 180 WCL 4 Водяной охладитель VS180WCL4 DC-VR-M-4-22-1790-2,2-22-CU40-Al12-3"St 4х рядный 1997 1137 215 3" 104,01 111 832,00 ₽
VS 230 WCL 2 Водяной охладитель VS230WCL2 DC-VR-M-2-22-2200-2,0-22-CU40-Al12-3"St 2х рядный 2405 1137 215 3" 90,72 74 108,00 ₽
VS 230 WCL 3 Водяной охладитель VS230WCL3 DC-VR-M-3-22-2200-2,0-33-CU40-Al12-3"St 3х рядный 2405 1137 215 3" 109,24 103 896,00 ₽
VS 230 WCL 4 Водяной охладитель VS230WCL4 DC-VR-M-4-22-2200-2,0-44-CU40-Al12-3"St 4х рядный 2405 1137 215 3" 128,99 128 751,00 ₽
VS 300 WCL 2 Водяной охладитель VS300WCL2 DC-VR-M-2-28-2290-2,0-28-CU40-Al12-3"St 2х рядный 2497 1435 215 3" 112,37 95 651,00 ₽
VS 300 WCL 4 Водяной охладитель VS300WCL4 DC-VR-M-4-28-2290-2,0-56-CU40-Al15-3"St 4х рядный 2497 1435 215 3" 162,68 167 914,00 ₽
VS 400 WCL 2 Водяной охладитель VS400WCL2 DC-VR-M-2-32-2790-2,0-32-CU40-Al12-3"St 2х рядный 2997 1663 215 3" 137,56 119 151,00 ₽
VS 500 WCL 2 Водяной охладитель VS500WCL2 DC-VR-M-2-32-3290-2,0-32-CU40-Al12-3"St 2х рядный 3497 1658 215 3" 157,11 141 921,00 ₽
VS 650 WCL 2 Водяной охладитель VS650WCL2 DC-VR-M-2-42-3400-2,0-42-CU40-Al12-3"St 2х рядный 3609 2134 215 3" 197,04 182 112,00 ₽

Стоимость уточняйте у менеджеров компании, гибкая система скидок для торговых и монтажных компаний.



Чтобы купить качественный и недорогой водяной медно-алюминиевый охладитель (калорифер), для вентиляции или кондиционирования, отправьте готовую заявку с заполненным опросным листом на почту info@qesgroup.ru, или обратитесь к нашим квалифицированным специалистам за расчетом и консультацией по номеру телефона +7 (812) 648-23-68. Лучшая цена и условия доставки, расчет калорифера за 30 минут, только у нас.
