фреоновые охладители — испарители

Фреоновый медно-алюминиевый испаритель — оребренный теплообменник (калорифер) применяемый в вентиляционных установках, системах промышленного и коммерческого кондиционирования, технологического охлаждения. Данный теплообменник используется как внутренний блок системы кондиционирования, для охлаждения приточного или циркуляционного воздуха. Процесс теплообмена происходит при прохождении воздуха через так называемый "пакет" состоящий из алюминиевых пластин (ламелей) зафиксированных на перпендикулярно расположенных медных трубках (змеевике), помещенный в стальную раму, проходя через испаритель воздух охлаждается. Испаритель (фреоновый охладитель)  подключается к медной трассе (трубопроводу) идущей к конденсатору (наружному блоку), по которой перемещается фреон, в отличии от водяного нагревателя подключаемого к центральной теплосети или водяного охладителя подключаемого к чиллеру, работающих на воде или растворе гликоля. В отличии от конденсатора, где фреон конденсируется и преобразуется их газа в жидкость, в испарителе все наоборот.

Фреон в жидком состоянии, проходя через коллектор равномерно распределяется, и движется по медным трубкам змеевика, передавая холод алюминиевым пластинам. Воздух проходя через сечение (рабочую поверхность) охладителя забирает холод, тем самым нагревает фреон и превращает его в газ, поступающий обратно в конденсатор.

В современных реалиях и отношениями России и Европы, курсом евро, заказывать фреоновые испарители на заводах HPM Therm, GTB Group s.r.o., Friterm и т.д. стало абсолютно не выгодно, высокая стоимость и сроки поставки до 10 недель.

Заказать фреоновый медно-алюминиевый охладитель Российского производства, значит сэкономить порядка 20-40% от стоимости и получить высококачественный теплообменник почти в 2 раза быстрее, чем аналог европейского производства.

конструкция фреонового медно-алюминиевого испарителя

  • Рама

Рама фреонового охладителя, изготавливается из оцинкованной стали. Ее основной задачей является, укрепление и защита теплообменного пакета из медных трубок и алюминиевых ламелей.

  • Трубки и пластины

Так называемый теплообменный пакет, оребренная часть теплообменника, является основным элементом испарителя, и имеет массу вариантов исполнения, бывает одно и двух контурный.

Трубки (змеевик) изготавливаются исключительно из меди, с различными толщиной стенки и диаметром, в зависимости от расчетных параметров и среды применения.

Ламели (теплообменные пластины), могут быть изготовлены из меди, алюминия и эпоксидированного алюминия, с различной толщиной пластины. В зависимости от необходимых параметров, устанавливаемые ламели  имеют определенную геометрию и шаг между ними.

  • Коллектор

Коллектор испарителя, служит для подключения к медной трассе хладоснабжения. Коллектор так же изготавливается исключительно из меди.

цена фреонового медно-алюминиевого испарителя

Стоимость оребренного теплообменника (калорифера), напрямую зависит от вышеперечисленных конструктивных особенностей, используемых материалов и размеров.

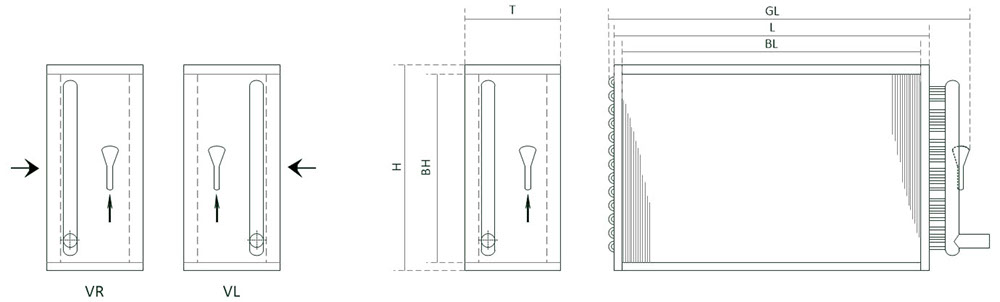

Ниже представлена линейка фреоновых испарителей - охладителей, их основные габаритные размеры, рядность и цена. В этой таблице, можно подобрать примерно похожий необходимый теплообменник, и узнать ориентировочную стоимость. А лучше скачать опросный лист, заполнить основные параметры и отправить на расчет, чтобы узнать точную цену нужного калорифера.

НАИМЕНОВАНИЕ РЯДНОСТЬ GL H T BL х BH DN (") ЦЕНА
Фреоновый испаритель DX-VL-H-2-10-510-2,0-2-CU35-Al15-12/15 2х рядный 620 263 80 510х250 12/15 7 149,00 ₽
Фреоновый испаритель DX-VL-H-3-10-490-2,0-5-CU35-Al15-15/22 3х рядный 620 263 80 490х250 15/22 9 191,00 ₽
Фреоновый испаритель DX-VL-H-4-10-490-2,0-5-CU35-Al15-15/22 4х рядный 620 263 120 490х250 15/22 11 609,00 ₽
Фреоновый испаритель DX-VL-H-6-10-490-2,5-10-CU35-Al15-22/28 6х рядный 620 263 160 490х250 22/28 16 284,00 ₽
Фреоновый испаритель DX-VL-H-2-14-490-2,0-4-CU35-Al15-15/22 2х рядный 620 363 80 510х350 15/22 9 714,00 ₽
Фреоновый испаритель DX-VL-H-3-14-490-2,0-7-CU35-Al15-15/22 3х рядный 620 363 80 490х350 15/22 12 306,00 ₽
Фреоновый испаритель DX-VL-H-4-14-490-2,0-7-CU35-Al15-15/22 4х рядный 620 363 120 15/22 15 614,00 ₽
Фреоновый испаритель DX-VL-H-6-14-490-2,5-10-CU35-Al15-22/28 6х рядный 620 363 160 22/28 21 553,00 ₽
Фреоновый испаритель DX-VL-H-2-14-700-2,0-4-CU35-Al15-15/22 2х рядный 837 363 80 725х350 15/22 12 265,00 ₽
Фреоновый испаритель DX-VL-H-3-14-700-2,0-10-CU35-Al15-22/28 3х рядный 837 363 100 700х350 22/28 16 242,00 ₽
Фреоновый испаритель DX-VL-H-4-14-700-2,0-9-CU35-Al15-22/28 4х рядный 837 363 130 22/28 20 569,00 ₽
Фреоновый испаритель DX-VL-H-6-14-700-2,5-14-CU35-Al15-28/35 6х рядный 837 363 170 28/35 28 446,00 ₽
Фреоновый испаритель DX-VL-H-2-18-795-2,0-6-CU35-Al15-22/28 2х рядный 930 468 100 815х450 22/28 17 116,00 ₽
Фреоновый испаритель DX-VL-H-3-18-795-2,0-13-CU35-Al15-28/35 3х рядный 930 468 100 795х450 28/35 22 661,00 ₽
Фреоновый испаритель DX-VL-H-4-18-785-2,0-18-CU35-Al15-28/35 4х рядный 930 468 130 28/35 29 042,00 ₽
Фреоновый испаритель DX-VL-H-6-18-785-2,5-18-CU35-Al15-28/35 6х рядный 930 468 180 28/35 38 871,00 ₽
Фреоновый испаритель DX-VL-H-2-22-1090-2,0-7-CU35-Al15-22/28 2х рядный 1250 573 120 1125х550 22/28 24 118,00 ₽
Фреоновый испаритель DX-VL-H-3-22-1090-2,0-16-CU35-Al15-28/35 3х рядный 1250 573 140 1090х550 28/35 32 212,00 ₽
Фреоновый испаритель DX-VL-Н-4-22-1090-2,0-22-CU35-Al15-28/35 4х рядный 1250 573 140 28/35 41 999,00 ₽
Фреоновый испаритель DX-VL-Н-6-22-1090-2,5-22-CU35-Al15-28/35 6х рядный 1250 573 200 28/35 56 648,00 ₽
Фреоновый испаритель DX-VL-H-2-26-830-2,0-9-CU35-Al15-22/28 2х рядный 945 703 100 830х650 22/28 23 891,00 ₽
Фреоновый испаритель DX-VL-H-3-26-800-2,0-20-CU35-Al15-28/35 3х рядный 945 703 150 800х650 28/35 31 164,00 ₽
Фреоновый испаритель DX-VL-H-4-26-800-2,0-25-CU35-Al15-28/42 4х рядный 945 703 28/42 40 838,00 ₽
Фреоновый испаритель DX-VL-H-6-26-800-2,5-(13+13)-CU35-Al15-22/35 6х рядный 945 703 22/35 54 224,00 ₽
Фреоновый испаритель DX-VL-H-2-34-800-2,0-11-CU35-Al15-22/35 2х рядный 945 903 120 820х850 22/35 28 663,00 ₽
Фреоновый испаритель DX-VL-H-3-34-800-2,0-17-CU35-Al15-22/35 3х рядный 945 903 150 795х850 22/35 36 918,00 ₽
Фреоновый испаритель DX-VL-H-4-34-800-2,0-22-CU35-Al15-28/42 4х рядный 945 903 150 28/42 48 670,00 ₽
Фреоновый испаритель DX-VL-H-6-34-800-2,5-(17+17)-CU35-Al15-28/35 6х рядный 945 903 200 28/35 66 390,00 ₽
Фреоновый испаритель DX-VL-H-2-36-950-2,0-18-CU35-Al15-22/35 2х рядный 1095 953 120 970х900 22/35 36 055,00 ₽
Фреоновый испаритель DX-VL-H-3-36-950-2,0-25-CU35-Al15-28/42 3х рядный 1095 953 150 945х900 28/42 46 811,00 ₽
Фреоновый испаритель DX-VL-H-4-36-950-2,0-24-CU35-Al15-28/42 4х рядный 1095 953 150 28/42 59 340,00 ₽
Фреоновый испаритель DX-VL-H-6-36-950-2,5-(18+18)-CU35-Al15-28/35 6х рядный 1095 953 200 28/35 81 113,00 ₽
Фреоновый испаритель DX-VL-H-2-40-1095-2,0-20-CU35-Al15-28/35 2х рядный 1245 1058 150 1105х1000 28/35 43 251,00 ₽
Фреоновый испаритель DX-VL-H-3-40-1095-2,0-(15+15)-CU35-Al15-28/35 3х рядный 1245 1058 150 1095х1000 28/35 56 116,00 ₽
Фреоновый испаритель DX-VL-H-4-40-1090-2,0-(20+20)-CU35-Al15-28/35 4х рядный 1245 1058 150 28/35 81 150,00 ₽
Фреоновый испаритель DX-VL-H-6-40-1090-2,5-(20+20)-CU35-Al15-28/35 6х рядный 1245 1058 200 28/35 108631
Фреоновый испаритель DX-VL-M-2-22-1185-2.0-11-Cu40-Al15-22/35 2х рядный 1345 1153 150 1205х1100 22/35 43619
Фреоновый испаритель DX-VL-M-3-22-1185-2.0-16-Cu40-Al15-22/35 3х рядный 1345 1153 200 1185х1100 22/35 58800
Фреоновый испаритель DX-VL-M-4-22-1185-2,0-22-CU40-Al15-28/42 4х рядный 1345 1153 200 28/42 82661
Фреоновый испаритель DX-VL-M-5-22-1185-2,0-(14+13)-CU40-Al15-28/35 5х рядный 1345 1153 200 28/35 103860
Фреоновый испаритель DX-VL-M-2-22-1470-2.0-11-Cu40-Al15-22/35 2х рядный 1645 1153 150 1505х1100 22/35 47862
Фреоновый испаритель DX-VL-M-3-22-1470-2.0-(8+8)-Cu40-Al15-22/35 3х рядный 1645 1153 200 1470х1100 22/35 64873
Фреоновый испаритель DX-VL-M-4-22-1455-2,0-(11+11)-CU40-Al15-22/35 4х рядный 1645 1153 22/35 92332
Фреоновый испаритель DX-VL-M-5-22-1455-2,0-(14+13)-CU40-Al15-28/42 5х рядный 1645 1153 28/42 113998
Фреоновый испаритель DX-VL-M-2-28-1455-2.0-14-Cu40-Al15-22/35 2х рядный 1645 1453 150 1505х1400 22/35 57616
Фреоновый испаритель DX-VL-M-3-28-1455-2.0-(11+10)-Cu40-Al15-28/42 3х рядный 1645 1453 200 1455х1400 28/42 82983
Фреоновый испаритель DX-VL-M-4-28-1455-2,0-(14+14)-CU40-Al15-28/42 4х рядный 1645 1453 28/42 112535
Фреоновый испаритель DX-VL-M-5-28-1455-2,0-(17+18)-CU40-Al15-28/42 5х рядный 1645 1453 28/42 138306
Фреоновый испаритель DX-VL-M-2-30-1650-2.0-15-Cu40-Al15-28/35 2х рядный 1845 1603 200 1665х1500 28/35 69103
Фреоновый испаритель DX-VL-M-3-30-1650-2.0-(23+23)-Cu40-Al15-28/42 3х рядный 1845 1603 200 1650х1500 28/42 110206
Фреоновый испаритель DX-VL-M-4-30-1640-2,0-(15+15)-CU40-Al15-28/54 4х рядный 1845 1603 28/54 139136
Фреоновый испаритель DX-VL-M-5-30-1640-2,0-(18+19)-CU40-Al15-28/54 5х рядный 1845 1603 28/54 170569

Стоимость уточняйте у менеджеров компании, гибкая система скидок для торговых и монтажных компаний.



Чтобы купить качественный и недорогой фреоновый медно-алюминиевый охладитель (испаритель), для систем кондиционирования, отправьте готовую заявку с заполненным опросным листом на почту info@qesgroup.ru, или обратитесь к нашим квалифицированным специалистам за расчетом и консультацией по номеру телефона +7 (812) 648-23-68. Лучшая цена и условия доставки в России, расчет фреонового охладителя за 30 минут, только у нас.
